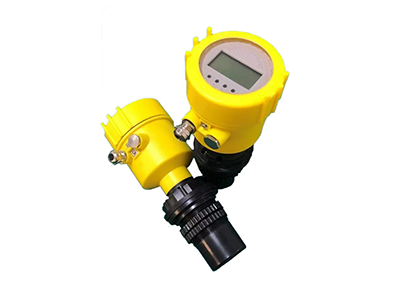

一體式超聲波液位計
一體式超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用...
- 電 話：19804091155
- 手機：021-56700108
- 郵件：[email protected]
產品介紹
產品簡介
一體式超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等多種環境。
一體式超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路Du立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
產品特點
1、測量流量、液位、低表壓、真空和比重
2、兩線制Zui大量程可達30m
3、四線制Zui大量程可達40m
4、Zui小分辨率1mm
5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（Jin四線制）
8、全塑料防腐外殼（防護等級lP67）
9、換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
螺紋尺寸： G2"（一般適用于三線、四線制接線）
M66*3 （一般適用于兩線制接線）
12、交流或直流供電形式可選（Jin四線制）
技術參數
量 程 | 液體：0~15m/20m/30m/40m 固體：0~6m/10m /15m /25m |
盲 區 | 0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
精度(空氣中) | 量程的0．2％ |
電流輸出 | 4~20mA |
輸出分辨率 | 實際量程的0．03％ |
輸出負載 | 0~500Ω |
開關量輸出 | 高位、低位繼電器常開 |
繼電器規格 | AC250V 5A／DC30V |
顯示分辨率 | lcm |
顯示方式 | 4位LCD液晶(字高15cm) 或6位LED數碼管 |
輸入電源 | DC24V(±10％)80mA或AC220V 50mA |
溫度補償 | 全范圍自動 |
介質溫度 | -45℃~+85℃ |
壓力范圍 | ±0．1MPa |
聲波束角 | 5°(3db) |
檢測周期 | 1秒 |
參數設置 | 3位有感按鍵 |
電纜裝置 | PGl3.5密封套 |
外殼材質 | ABS |
傳感器材質 | PVC |
防護等級 | IP67 |
安裝方式 | 螺紋(法蘭)或固定孔(支架) |
安裝要求 | 探頭發射面應伸出容器安裝口 |
選型表
超聲波液位計 | ||||
型 式
| A | 一體式兩線制 | ||
B | 一體式三線制 | |||
C | 一體式四線制 | |||
D | 分體式四線制精簡型 | |||
E | 分體式四線制標準型 | |||
量 程
| 4 | L=4m | ||
6 | L=6m | |||
8 | L=8m | |||
10 | L=10m | |||
12 | L=12m | |||
15 | L=15m | |||
20 | L=20m | |||
30 | L=30m | |||
40 | L=40m | |||
客戶指定 | L=…..m | |||
| D | DC24V LCD液晶顯示 | ||
E | DC24V LED數碼管顯示 | |||
A | AC220V LCD液晶顯示 | |||
